Зеркало в эскизе

Клавиша M.

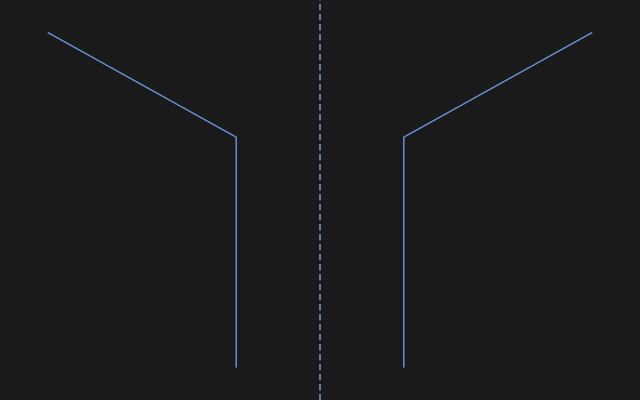

Половина контура и её отражение относительно вспомогательной осевой.
Половина контура и её отражение относительно вспомогательной осевой.

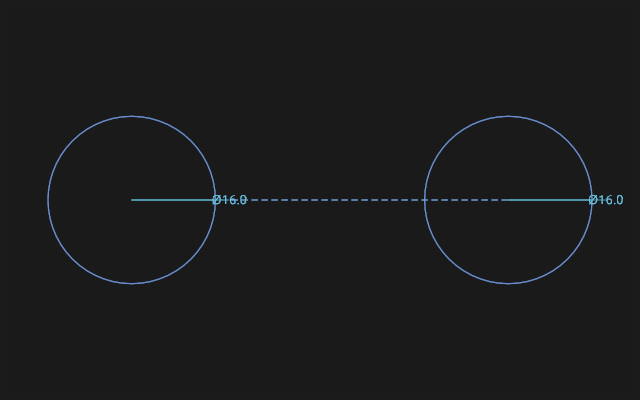

Штриховая линия между окружностями — вспомогательная: она держит замысел, но в тело не идёт.
Штриховая линия между окружностями — вспомогательная: она держит замысел, но в тело не идёт.

Как сделать

  1. Выберите то, что отразить, и нажмите Зеркало. Можно и наоборот: нажать Зеркало, затем щёлкнуть то, что отразить.
  2. Добавить ещё: Shift + щелчок по линии или дуге либо Shift + рамка.
  3. Обычный щелчок указывает, относительно чего отразить: линию эскиза (в том числе вспомогательную), ось X или Y эскиза или точку. Относительно точки копия ложится по другую сторону от неё на том же расстоянии.
  4. Отражение строится сразу, шаг отмены — один. Инструмент остаётся в руке для следующей геометрии; Esc — отложить его.

Для симметричной детали рисуют половину, проводят осевую вспомогательной линией (клавиша X) и отражают об неё: осевая в профиль тела не попадёт.

Что получается

Отражённое — копия: она не связана с оригиналом. Поправили половину — отразите её заново или поставьте связи Симметрия между парами точек сами.

Если не вышло

  • Ничего не отразилось — не выбрано, что отражать. Щёлкните линию или дугу, затем ось.
  • Щелчок отразил вместо того, чтобы добавить, — держите Shift, когда добавляете геометрию.
