#Отношения

Отношение связывает две степени свободы постоянным множителем. Оно ничего не держит и никуда не ставит: детали как ездили, так и ездят, но теперь — вместе и в заданной пропорции.

Так собираются передачи: покрутили шестерню — рейка поехала; повернули винт — гайка пошла вдоль; подали ход одной оси — вторая прошла вдвое меньше.

#Как поставить

Нажмите Отношение в полосе сборки, щёлкните по сопряжениям в списке связей и нажмите Enter.

Указывать нужно готовые сопряжения, а не геометрию: отношение работает поверх того, что уже есть. Если у выбранного сопряжения нет подходящей степени, программа скажет об этом сразу — «у этого сопряжения нет свободного вращения» или «нет свободного хода».

#Виды

Винтовое стоит особняком: оно живёт внутри одного цилиндрического сопряжения и превращает его в резьбу — поворот и ход перестают быть независимыми.

У рейки-шестерни порядок сторон закреплён: вращение первое, ход второй. Поэтому величина и называется «ход за оборот, мм» — сколько миллиметров проходит рейка за полный оборот шестерни.

#Величина и направление

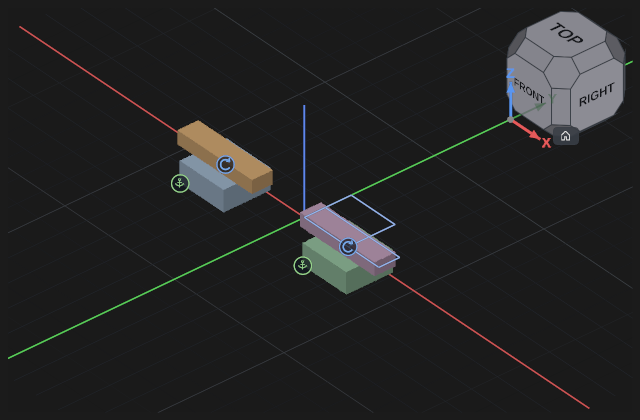

• Отношение — множитель для зубчатого и линейного: 2 означает «второе идёт вдвое быстрее».
• Ход за оборот, мм — для рейки-шестерни и винтового: шаг резьбы или модуль передачи.
• Обратно — переворачивает направление второй степени: шестерни во внешнем зацеплении крутятся навстречу друг другу, во внутреннем — в одну сторону.

#Когда отношение не действует

В ленте сопряжений строка отношения показывает своё состояние:

• «Сопряжение потеряно — отношение не действует» — одно из связанных сопряжений удалили. Отношению не за что держаться; поставьте сопряжение заново или удалите отношение.
• «Степень не того рода: вид отношения ждёт другую» — например, зубчатому подали ползун, у которого поворота нет вовсе. Смените вид отношения или выберите другое сопряжение.
