#Сборка: обзор раздела

Сборка ставит детали друг к другу. Деталь при этом остаётся собой: у неё своя лента построений, свои эскизы и свой единственный корпус — сборка лишь задаёт, где она стоит и как двигается.

#Компоненты

Дерево сборки — это компоненты: детали и подсборки. Двойной щелчок входит внутрь компонента, и дальше вы работаете с ним как с обычной деталью; путь вверху показывает, где вы находитесь.

#Сопряжения

Положение задаётся не координатами, а сопряжениями — правилами между деталями:

• Жёсткое — детали связаны намертво, ноль степеней свободы.
• Вращательное — одна ось вращения: петля, шкив.
• Ползун — одно перемещение вдоль оси.
• Цилиндрическое — вращение и перемещение вдоль одной оси: вал в подшипнике скольжения.
• Плоское — две подвижки в плоскости и поворот в ней: деталь лежит на столе.
• Шаровое — три вращения вокруг точки.
• Штифт-паз — вращение вокруг оси и перемещение вдоль другой.
• Параллельность — держит только направление; где стоит деталь, её дело.

Опора сопряжения подбирается под курсором: середина грани даст её центр, ребро — свою середину, круглая кромка — центр отверстия, конец ребра — вершину. Заранее объявлять, что вы укажете, не нужно.

Детали расставляются так, чтобы все сопряжения выполнились разом. В свойствах сопряжения видно, сколько степеней свободы осталось у ведомой детали, а если сопряжения требуют несовместимого — программа скажет, что связи конфликтуют.

#Массивы, зеркала и дубли

Ряд болтов ставится массивом компонентов — одной строкой ленты сборки. Левый кронштейн из правого — Зеркальная копия детали. Создать дубль (правая кнопка на детали в дереве) ставит ту же деталь ещё раз: правка оригинала меняет и дубль, а стоит и сопрягается он отдельно.

#Проверка пересечений

Отдельная проверка показывает, где детали лезут друг в друга. На сборке, собранной сопряжениями, это первое, что стоит посмотреть перед выпуском.

#Проектирование сверху вниз

Эскиз одной детали может опираться на грань другой — тогда между ними появляется явная внешняя ссылка. Так размеры кронштейна берутся от корпуса, а не переписываются в него руками. Ссылку видно в свойствах детали, и её можно разорвать — подробнее.

#Кнопки полосы

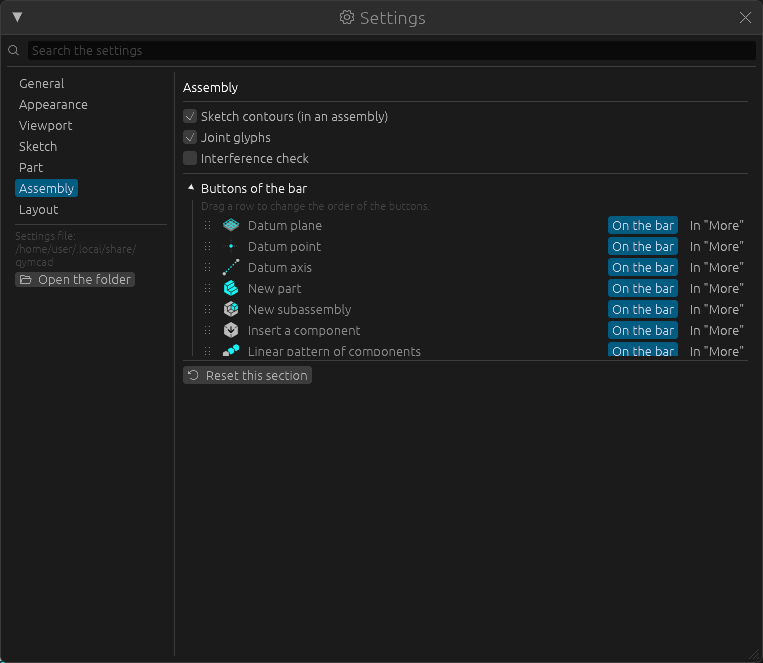

Какие кнопки стоят на полосе этого верстака и в каком порядке, задаётся в Окна -> Настройки -> Сборка: нажмите заголовок Кнопки полосы, перетащите строку выше или ниже, чтобы передвинуть кнопку, нажмите В «Ещё», чтобы убрать её с полосы. Вернуть обычный набор кнопок возвращает привычный набор. Подробнее — Раскладка панелей.
