Пределы и приводы сопряжений
Подвижное сопряжение — шарнир, ползун, цилиндрическое, плоское, шаровое, палец в пазу — оставляет детали свободу. Её можно задать числом (привод) или ограничить (пределы).
Где это задаётся
Щёлкните сопряжение — его значок в окне или строку в списке Сопряжения. Поля степеней свободы стоят в свойствах справа и во всплывающем окне у значка; это одни и те же поля.

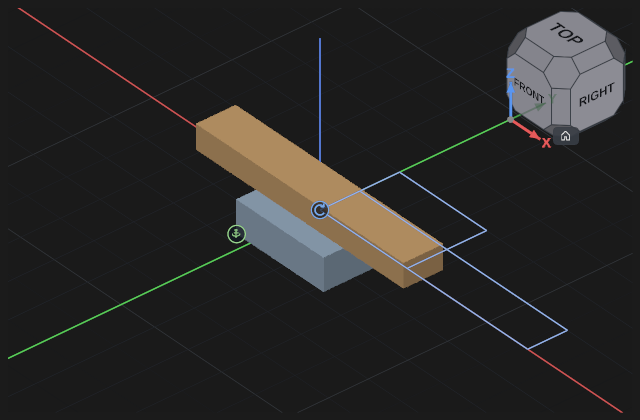

Привод: поставить деталь в положение
- Поле степени — угол или сдвиг — показывает, где сейчас деталь. Впишите число или потяните значение: степень станет приводом, деталь встанет в это положение и будет в нём держаться. Замок рядом с полем закроется.
- В поле можно писать формулу с параметрами документа:
pa,pa/2,90-pa. Свяжите несколько приводов одним параметром — и весь механизм пройдёт свой ход, когда вы поменяете одно число в окне Параметры. - Чтобы отпустить степень, нажмите замок: деталь снова свободна, её можно вести мышью.
Пределы: ограничить ход
- Раскройте Лимиты. Для каждой свободной степени поставьте галочку мин и/или макс и задайте значение.
- Деталь не уйдёт за предел ни когда вы её ведёте, ни при пересчёте. Упёршись, степень пишет на упоре — это граница, которую вы поставили, а не поломка.
- Крышка, которая по модели открывается на 200°, в жизни упрётся в корпус: предел в 110° покажет это сразу.
Если не вышло
- Деталь не двигается, когда вы её ведёте, — у степени задан привод. Нажмите замок, чтобы отпустить.
- Под сопряжением красная строка «связь не выполнена» — два сопряжения требуют от детали разного. Уберите одно из них или отпустите привод.
