Линейный массив

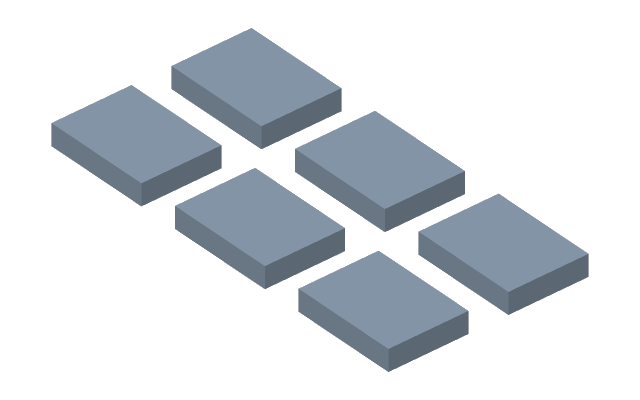

Массив 3×2: копии расставлены по двум направлениям.
Массив 3×2: копии расставлены по двум направлениям.

Как сделать

  1. Выберите тело (щелчок по его грани) и нажмите Линейный массив — или нажмите кнопку и щёлкните тело.
  2. В полосе сверху: Копий — сколько всего, вместе с исходным; Направление — X, Y или Z.
  3. Шаг — расстояние между соседними копиями — в поле у геометрии; превью показывает копии.
  4. Нужна сетка — поставьте 2-е напр.: появятся его число копий и ось, а у геометрии — Шаг 2. Поверх него можно поставить 3-е напр. с Шаг 3.
  5. Enter применяет, Esc отменяет.

Массив — одна строка ленты: число копий и шаг правятся в одном месте, удаление убирает все копии разом. Шаг и число копий принимают формулу — свяжите шаг с параметром pitch, и перестановка отверстий на плате станет правкой одного числа.

Если не вышло

  • Шаг не принимается — ноль, отрицательный или не число; причина написана у поля.
  • Число копий — целое от 2; меньше массив не имеет смысла.
