#Отверстие

Клавиша O.

#Как сделать

1. Нажмите Отверстие и щёлкните грань — центр отверстия встанет в точку щелчка. Второй щелчок в другую точку той же грани переставит центр; щелчок в то же место отпускает грань.
2. У геометрии — Диаметр и Глубина, а также Сдвиг 1 и Сдвиг 2 от центра грани, если положение нужно задать числами.
3. Тип в полосе сверху: Простое, Цековка или Зенковка; у цековки и зенковки появляются Ø выемки и Глубина выемки. Превью показывает стенки отверстия до применения.
4. Enter применяет, Esc отменяет.

Размещение -> По эскизу: щёлкните эскиз на грани с отдельными точками — отверстия встанут в каждую. Их положение тогда правится размерами эскиза.

#Почему не вырез окружностью

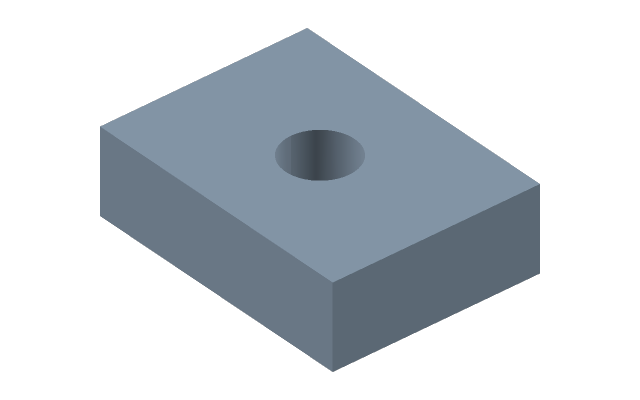

Отверстие хранит ссылку на грань: изменили деталь выше по построению — отверстие осталось на своей грани, а не там, где случайно оказались координаты.

Сквозное отверстие — глубина заведомо больше толщины. Резьбу в готовом отверстии нарежет Резьба.

#Если не вышло

• Диаметр не принимается — отверстие шире грани; причина написана у поля.
• По эскизу ничего не ставит — в эскизе нет отдельных точек: поставьте их инструментом Точка.
