Вращение

Клавиша R.

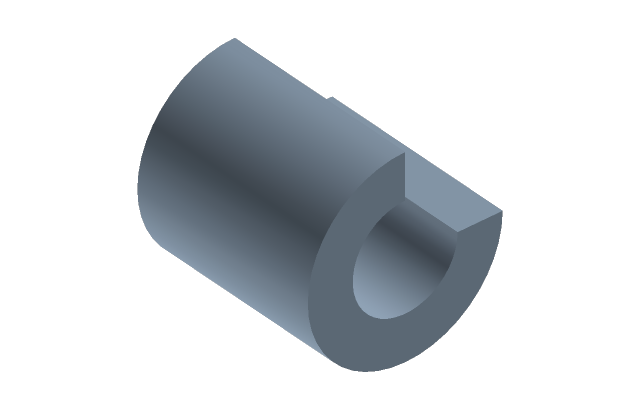

Профиль в стороне от оси даёт кольцо; здесь он повёрнут на 270°.
Профиль в стороне от оси даёт кольцо; здесь он повёрнут на 270°.

Контур поворачивается вокруг оси и заметает тело: полный оборот даёт тело вращения, неполный — сектор.

Как сделать

  1. Выберите эскиз или контуры — или нажмите Вращение и щёлкайте контуры.
  2. Выберите ось в полосе сверху (варианты ниже).
  3. Впишите Угол у геометрии (от 1 до 360°) и нажмите Enter. Esc отменяет.

Ось вращения:

  • X или Y — собственные оси эскиза;
  • ось эскиза — щёлкните линию самого эскиза (удобно провести её вспомогательной: в профиль она не попадёт);
  • выбрать ось (3D) — щёлкните прямое ребро тела, цилиндрическую грань или опорную ось.

В полосе также: Добавить / Вырез / Пересечь — как у выдавливания (канавку на валу удобно сделать вращением её профиля вырезом); В одну сторону / Симметрично; Флип — повернуть в другую сторону.

Несколько контуров идут одной строкой ленты, как у выдавливания.

Если не вышло

  • Тело не строится — контур пересекает ось: тело вывернуло бы само себя. Нарисуйте контур по одну сторону от оси.
  • Ось не берётся — она не лежит в плоскости эскиза. Ось вращения должна лежать в той же плоскости, что и контур.
  • Угол не принимается — он вне 1…360° или не число; причина написана у поля.
