Окружность

Клавиша C.

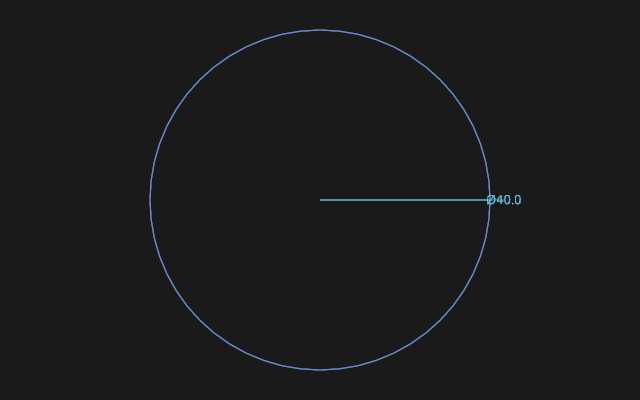

Окружность с автоматической подписью диаметра.
Окружность с автоматической подписью диаметра.

Как нарисовать

Нажмите Окружность и выберите способ в полосе сверху:

  • центр+радиус — щелчок в центр, второй щелчок задаёт радиус;
  • по 2 точкам — два щелчка задают концы диаметра;
  • касательная — окружность, касающаяся уже нарисованной линии.

Как только окружность легла, у неё появляется размер Диаметр Ø с открытым полем: впишите число или формулу и нажмите Enter — или просто рисуйте дальше. Инструмент остаётся в руке; Esc кладёт его.

Окружность держится связями

Касание, равенство радиусов, точка на окружности — полноценные связи: подвинете соседа, и окружность перестроится вслед за ним.

Замкнутая окружность — готовый профиль: её можно сразу выдавить в цилиндр. Для отверстия в теле удобнее Отверстие: оно стоит на грани и идёт за ней.

Если не вышло

касательная не рисует — касаться нечего: сперва нарисуйте линию или дугу, к которой окружность должна прилегать.
