Дуга

Клавиша A.

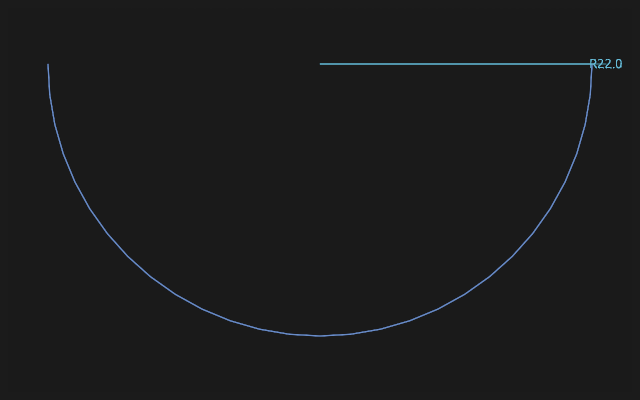

Дуга по центру и двум концам.
Дуга по центру и двум концам.

Как нарисовать

Нажмите Дуга и выберите способ в полосе сверху:

  • центр-нач-кон — первый щелчок ставит центр, второй начало, третий конец;
  • по 3 точкам — начало, конец и точка на дуге;
  • касательная — дуга, продолжающая конец уже нарисованного отрезка без излома.

У легшей дуги открывается поле радиуса: впишите число и Enter — или рисуйте дальше. Esc кладёт инструмент.

Дуга держится связями

Касание дуги к соседнему отрезку — связь: подвинете отрезок, и дуга останется касательной. Радиус участвует в решении, поэтому равенство радиусов и точка на дуге работают так же, как у окружности.

Скругление угла удобнее делать Скруглением угла: щелчок по углу, и дуга ляжет вместе с обоими касаниями и размером.

Если не вышло

касательная не рисует — продолжать нечего: сперва нарисуйте отрезок, от конца которого пойдёт дуга.
