Дерево построения
Дерево слева — это документ. В нём видно всё: детали и подсборки, эскизы, опоры, тела и ленту построения — каждую операцию отдельной строкой, в том порядке, в каком она выполняется.
Что можно делать в дереве
- Выбрать — щелчок; выбранное видно в свойствах справа.
- Войти в деталь или подсборку — двойной щелчок.
- Открыть операцию на правку — двойной щелчок по строке ленты: откроется тот же инструмент с теми же полями, Enter применит правку, Esc оставит как было.
- Скрыть — галочка у строки: тело или эскиз гаснет, но не удаляется.
- Правая кнопка на операции: Переименовать, Редактировать, Выше / Ниже, Подавить (операция пропускается, лента строится дальше на теле, каким оно было до неё), Откатить сюда, Удалить. На эскизе — ещё Переместить на другую плоскость, Копировать, Вырезать и вывод в SVG или DXF.
- Копировать операцию: выберите строку, Ctrl+C, затем Ctrl+V — откроется её инструмент с теми же значениями, щелчком поставьте копию, Enter применит.
Тела детали
Внутри детали, над лентой Построение, стоит список Тела (N) — по строке на каждое тело, которое деталь показывает. Обычно тело одно; куски Разделить тело и выреза, прошедшего деталь насквозь, — отдельные строки. Щелчок по строке выбирает тело и подсвечивает его на холсте, галочка скрывает его, правая кнопка — Переименовать и Сделать деталью: у курсора спросится имя, Enter выносит тело в отдельную деталь.
Удаление
Del или Удалить в меню. Чтобы удалить несколько строк разом, сначала выберите их: Shift и щелчок выбирают все строки от выбранной перед этим, Ctrl (на Mac Cmd) и щелчок добавляют строку или убирают её. Программа спросит и скажет, сколько на удаляемом построено. По умолчанию уходит только сама строка: всё, что на ней стояло, остаётся в ленте красным с причиной — его можно починить или удалить. Галочка Удалить и то, что на нём построено уберёт всё разом. Ошиблись — Ctrl+Z: одно нажатие возвращает всё, что удалено вместе.
Поиск
Строка Поиск по дереву над деревом оставляет строки, в имени которых есть набранное. На детали из полусотни операций это быстрее, чем глазами.
Порядок — не оформление
Порядок строк ленты есть порядок построения: скругление до выреза и то же скругление после — разные формы. Выше и Ниже переставляют строку; если перестановка оторвёт операцию от того, на чём она стоит, кнопка серая.

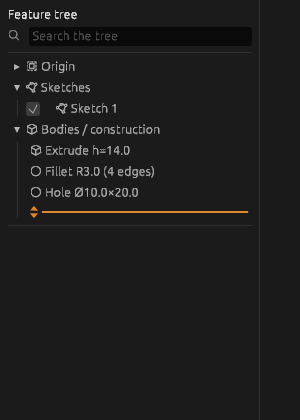

Оранжевая линия отката внизу ленты показывает, до какого места лента построена. Потяните её вверх — модель станет такой, какой была на этом шаге; новые операции встанут на место линии. Снять откат вернёт линию вниз.
Если не вышло
- Строка красная — у операции ошибка, причина написана при наведении и в свойствах. Откройте её двойным щелчком и поправьте значения или опору.
- Выше / Ниже серые — перестановка нарушила бы зависимость. Переставьте сперва то, на чём операция стоит.
