Многоугольник

Клавиша G. Правильный многоугольник.

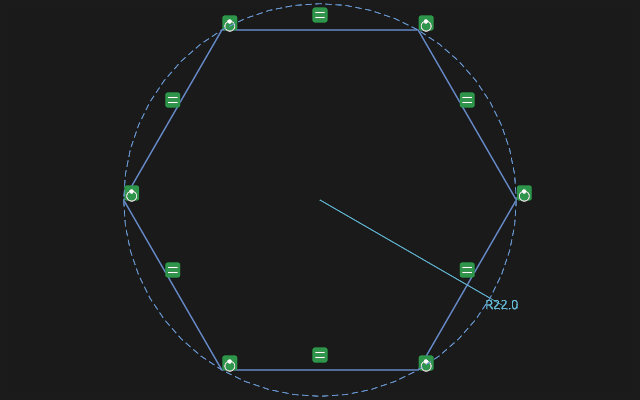

Правильный шестиугольник: связи держат его правильным, а размер описанной окружности задаёт размер.
Правильный шестиугольник: связи держат его правильным, а размер описанной окружности задаёт размер.

Как нарисовать

  1. Нажмите Многоугольник и задайте в полосе сверху Сторон — от 3 до 12 — и способ (ниже).
  2. Щёлкните центр (или первый конец стороны), затем вторую точку.

Способы:

  • вписан. — второй щелчок ставит вершину: многоугольник вписан в окружность;
  • описан. — второй щелчок ставит середину стороны: многоугольник описан вокруг окружности;
  • по ребру — два щелчка ставят концы одной стороны.

Инструмент остаётся в руке — можно рисовать следующий. Esc кладёт его.

Что получается

Стороны связаны равенством длин и углами: многоугольник остаётся правильным, и его определяют центр и один размер.

Совет

Шестигранник под ключ удобно рисовать способом описан.: окружность касается середин сторон, и её диаметр — ровно размер «под ключ».
