#Проверка пересечений

Показывает, где детали сборки лезут друг в друга — занимают один и тот же объём.

#Как включить

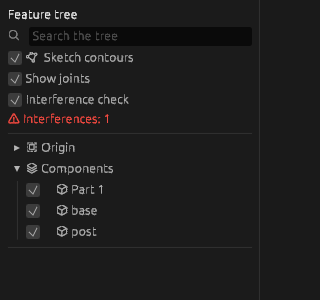

В сборке поставьте в дереве галочку Проверка пересечений. Тела деталей, которые заходят друг в друга, станут красными в окне, а под галочкой появится красная строка Пересечений: N — сколько пар деталей пересекается. Проверка идёт сама после каждой правки, пока галочка стоит.

Детали, которые только касаются гранями, пересечением не считаются: общего объёма у них нет.

#Что считать ошибкой

Не всякое пересечение — ошибка. Резьбовое соединение, посадка с натягом, запрессовка в модели и есть пересечение. Размер перекрытия проверка не пишет: чтобы понять, натяг это в сотые доли или ошибка сборки в пять миллиметров, включите Сечение вида через это место или измерьте расстояние между гранями.

#Когда проверять

Перед выпуском и после каждой крупной правки — особенно после правки сопряжений: деталь, съехавшая на пару миллиметров, глазом не видна, а проверка её покажет.

#Если не вышло

• Галочки нет — вы внутри детали. Выйдите в сборку: проверка идёт между деталями.
• Строка не появляется, хотя детали явно заходят друг в друга, — подождите: для проверки программе нужна точная геометрия деталей, и на большой сборке она готовится несколько секунд.
