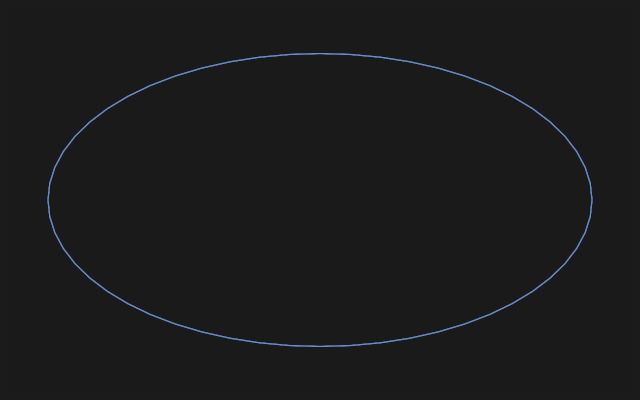

#Эллипс

Клавиша E. Три щелчка: первый — центр, второй — конец большой полуоси (её длина и направление, так эллипс ложится и наклонным), третий — малая полуось: её длина равна расстоянию от щелчка до большой оси. До третьего щелчка эллипс виден только картинкой, после него встаёт в эскиз и открывает поля ширины и высоты — Enter принимает, Esc оставляет как нарисовано.

#Когда он нужен

Эллипс появляется там, где круглое сечение режут под углом: наклонный патрубок, отверстие в наклонной стенке, декоративный вырез.

#Чем задаётся

Центр и концы двух полуосей: большой и малой. Направление большой оси задаёт наклон, поэтому наклонённый эллипс остаётся эллипсом, а не превращается в сплайн.

#Где пригождается

Овальные окна и лючки, эксцентрики, переходы между круглым и плоским. Эллипс — точная кривая, а не приближение из дуг: выдавленная из него поверхность остаётся гладкой, и станок обрабатывает её без ступенек.

#Не путайте с пазом

Паз — это два полукруга и две прямые; у него постоянная ширина по всей длине. Эллипс сужается к концам. Для направляющей под винт нужен паз, для формы — эллипс.
