Массивы и зеркала компонентов
Ряд одинаковых деталей ставится массивом, а не копированием.
Линейный массив компонентов
- Выберите деталь и нажмите Линейный массив компонентов — или нажмите кнопку и щёлкните деталь.
- В полосе сверху: Копий и Направление — X, Y или Z. Для сетки поставьте 2-е напр. (и поверх него 3-е напр.) — у каждого своё число копий и ось.
- Шаг каждого направления — в полях у геометрии. Enter применяет, Esc отменяет.
Круговой массив компонентов
- Выберите деталь и нажмите Круговой массив компонентов.
- В полосе: Копий и Ось. По умолчанию ось — Z сборки; кнопкой оси укажите опорную ось, прямое ребро, цилиндрическую грань или две точки подряд. Ось, взятая с детали, идёт за ней при правке.
- Полный круг раскладывает копии по всей окружности; без галочки у геометрии появляется угол сектора. Enter применяет.

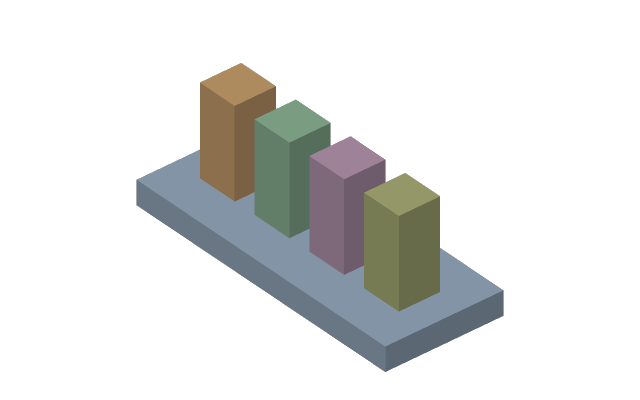

Одна строка вместо горсти копий
Массив — одна строка ленты сборки: число копий и шаг правятся в одном месте (двойной щелчок по строке), а удаление убирает все копии разом. Удаление одной копии убирает весь массив: её положение ведёт массив, отдельно она не живёт. Правка исходной детали меняет все копии.
Зеркальная копия
Нажмите Зеркальная копия, выберите деталь или подсборку и укажите плоскость — XY, XZ, YZ, опорную плоскость или грань. Появится отражённая копия: левая рука из правой. Её можно переставить гизмо; форма следует за источником — правка оригинала переносится на отражение.
