Проекция

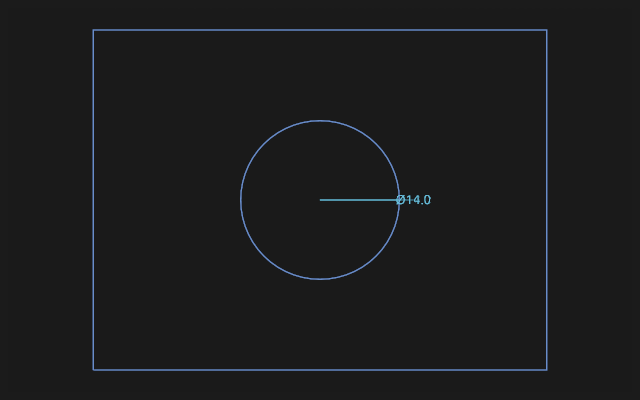

Щёлкайте рёбра тела — они попадают в эскиз как сущности. Переключатель «Контур грани» сверху берёт сразу весь контур указанной грани, а не ребро за ребром. Тело может быть своим или чужой деталью в сборке.
Зачем
Чтобы новый эскиз опирался на уже готовую деталь: отверстие соосно бобышке, вырез по краю полки, паз вдоль ребра. Обводить такое руками — значит задать те же числа второй раз и потерять связь с оригиналом.
Спроецированное — ведомое
Проекция не рисуется заново: она следует за телом. Изменили деталь выше по построению — контур в эскизе поехал за ней, и всё, что на нём построено, тоже.
Поэтому проекцию нельзя двигать руками: у неё нет своих степеней свободы, их задаёт источник.
От неё рисуют, как от любой линии: указатель прилипает к её углам, серединам и к ней самой, и нарисованная линия связывается там — изменилось тело, и всё, что привязано к проекции, идёт за ней. Так же держатся размеры и ограничения, поставленные на неё. Скругление или фаска, добавленные телу выше по построению, приходят в проекцию своей дугой или линией, а привязанное к сторонам остаётся на них.
Без проекции: линия, прямоугольник или окружность, начатые на тонком сером ребре или углу грани под эскизом, сами берут это ребро в эскиз вспомогательной проекцией и привязываются к нему; так же — размер, поставленный щелчком по серому ребру.
Сделать обычной или вспомогательной
- Вспомогательная: выберите спроецированную линию и нажмите X или щёлкните по ней правой кнопкой и нажмите Вспом. / обычная. Она рисуется розовым, пунктиром и тонко и по-прежнему идёт за телом.
- Обычная геометрия: выберите её, щёлкните правой кнопкой и нажмите Сделать обычной геометрией. Кривые остаются на месте, тянутся и берут размеры, как любая линия, а изменения тела их больше не двигают.
- Отрезали: удалили спроецированную линию, обрезали или разорвали — от тела отпускается только она: то, что от неё осталось, — обычная геометрия и держится горизонтально, вертикально и под прямым углом там, где так стоит. Остальные линии контура по-прежнему идут за телом.
Если не вышло
- Линия проекции больше не идёт за телом — её сделали обычной геометрией, отрезали, или ребро-источник пропало из детали. Теперь это обычная геометрия: спроецируйте ребро заново, если оно должно следовать.
- Спроецированная линия не тянется — так и должно быть, пока она спроецирована; сперва сделайте её обычной геометрией.
Геометрия чужой детали
Когда эскиз одной детали опирается на геометрию другой, между ними появляется явная внешняя ссылка. Она видна в свойствах детали, и её можно разорвать — подробнее.
Это и есть проектирование «сверху вниз»: размеры кронштейна берутся от корпуса, а не переписываются в него руками. Переместили деталь-источник в сборке — контур последует за ней.
