#Сплайн

Клавиша N. Гладкая кривая по точкам.

#Как нарисовать

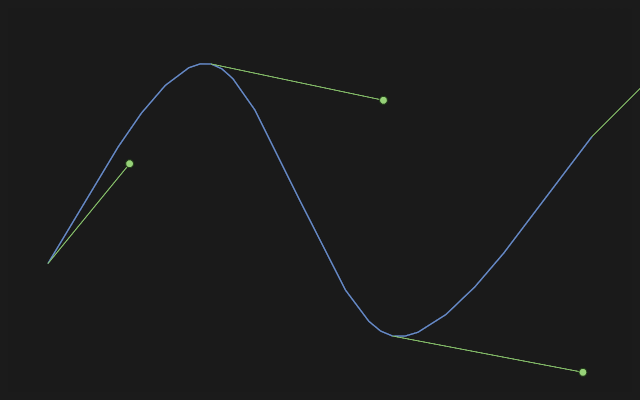

Нажмите Сплайн и щёлкайте узлы по порядку; двойной щелчок ставит последний и заканчивает кривую. Щелчок в первый узел замыкает кривую в петлю. Узел, щёлкнутый на точку, линию, окружность или ось, привязывается к ней.

Щёлкните по кривой, чтобы выделить её: появятся рычаги касательных, рычаг под указателем подсвечивается. Тяните рычаг — кривая изгибается в его узле; тяните узел — кривая пойдёт за ним. Сплайн вместе с линиями или дугами, или пересекая сам себя, замыкает области, которые берут Выдавливание и другие инструменты детали.

#Осторожно с определённостью

У каждого узла две степени свободы, и определить сплайн целиком размерами почти невозможно. Это нормально для художественной формы и плохо для ответственного контура: где форму задаёт функция (обвод, аэродинамика, эргономика), сплайн уместен; где размер (посадка, отверстие, стык) — лучше линии и дуги.

#Если не вышло

Контур из сплайна не выдавливается — концы сплайна не сходятся с соседями. Начните сплайн с конца линии и щёлкните последний узел на конец следующей — или прибейте их связью Совпадение.
