Разделить тело

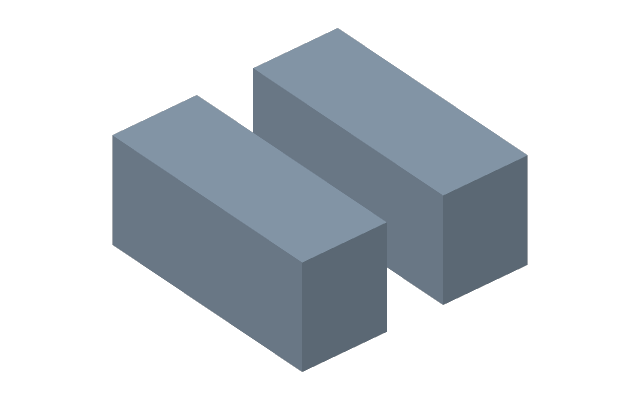

Укажите плоскость, датум или грань реза, задайте отступ у геометрии, Enter. Тело распадается на отдельные тела.
Когда нужно
- Деталь не влезает в станок или в принтер — её режут и потом соединяют.
- Корпус делится на половины под разъём.
- Нужно оставить только часть детали.
Что происходит с лентой
Исходное тело становится поглощённым: оно больше не показывается, а на его месте — куски. Удалите разрез — тело вернётся целым, потому что рецепт цел.
Отступ
Отступ сдвигает плоскость реза от выбранной опоры, поэтому резать можно не только по самой грани, но и «в пяти миллиметрах от неё» — и это останется параметрическим.
Зачем делить готовое тело
- Разъём: корпус, который печатают или отливают двумя половинами.
- Разные материалы или разная обработка у частей одной формы.
- Отрезать припуск, оставив заготовку и деталь отдельными телами.
Что получается
Оба куска остаются в документе как самостоятельные тела. Их можно скрыть по одному, экспортировать порознь, дать каждому своё продолжение в ленте. Исходное тело становится поглощённым — оно больше не показывается и в экспорт не идёт.
Плоскость реза
Базовая плоскость, датум или грань. Смещение задаётся числом и принимает формулу — значит линия разъёма может ехать за размером детали, а не стоять на месте.
Не путайте с «разделить грани»
Разделить грани режет только поверхность и тело на части не делит: оно остаётся одним, просто граней становится больше.
