#Линия

Клавиша L. Рисует отрезок или ломаную.

#Как

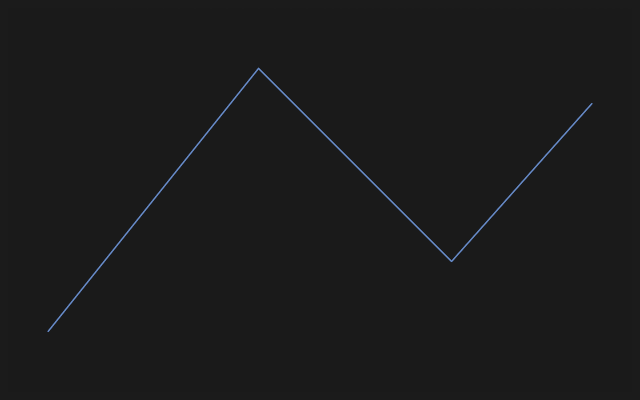

Щёлкните начало, щёлкните конец — отрезок готов, и от его конца сразу тянется следующий. Двойной щелчок или Esc заканчивает ломаную; инструмент остаётся в руке для следующей.

#Что ставится само

При включённых Авто-связях (переключатель в полосе эскиза и в настройках) почти горизонтальный отрезок получает связь горизонталь, почти вертикальный — вертикаль, отрезок под прямым углом к предыдущему — перпендикулярность, а конец, попавший на чужую линию, — точку на линии. Конец, щёлкнутый в существующую точку, становится с ней одной точкой. Ставятся только связи, которые не переопределяют эскиз.

Любой инструмент рисования привязывает поставленные точки к тому, на что они попали: на точку или начало координат — Совпадение, на линию или ось X либо Y — Точка на линии, на окружность или дугу — Точка на окружности. Значок у указателя показывает связь, которую поставит щелчок. Точка на сплайне между его узлами или на эллипсе не держится.

Если связь встала не та, снимите её в списке связей: геометрия при этом не изменится, только станет свободнее. Мешают авто-связи — выключите их.

#Совет

Ломаную удобнее замыкать в ту же точку, откуда начали: замкнутый контур — то, из чего получается тело. Незамкнутый годится для протяжки по траектории и для вспомогательной геометрии.
