Резьба

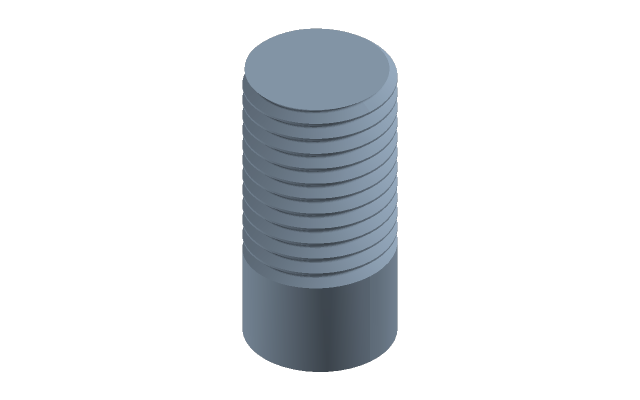

Строится настоящая винтовая канавка: её видно в разрезе, она уходит в STEP и STL, по ней можно проверить свинчиваемость пары. Платить за это приходится временем пересборки — поэтому резьбу обычно ставят последней.
Как сделать
- Нажмите Резьба и щёлкните цилиндр — резьба На цилиндре (вал) — или отверстие — В отверстии (гайка/втулка).
- В полосе сверху выберите Стандарт: Метрическая ISO (60°), Трапецеидальная Tr (30°), Круглая Rd (DIN 405), Упорная (7°/45°) — или Своя.
- Задайте Ø номинал — по грани, — Шаг (0 = станд.) и Длину. Диаметры и глубина по стандарту считаются сами; у Своей задаются ещё Угол профиля и Глубина витка.
- По желанию: Зазор посадки, Сбег входа и Сбег выхода, Заходы, Левая.
- Enter применяет, Esc отменяет.
Подсказка у полосы называет ответную резьбу: тот же стандарт, размер, шаг, заходы, направление и зазор — другая только сторона. Зазор один на пару: наружную резьбу он утончает, внутреннюю утолщает.
Шнек — та же кнопка, другой режим
Шнек в полосе строит винтовую ленту на валу — ту, что приваривают, а не канавку, которую вырезают: резьба снимает материал, шнек его добавляет. У геометрии задаются Ø наружный, Шаг, Длина, Толщина ленты, Скругление кромок, Сход в начале и Сход в конце. Так делают транспортёры и экструдеры.
Если не вышло
Программа отказывает словами у поля ещё до Enter:
- «Резьба длиной … длиннее цилиндра» — укоротите резьбу до длины грани;
- «Резьба Ø… не подходит к грани Ø…» — выберите размер по грани или грань по размеру;
- «Глубина витка не меньше радиуса» — шаг слишком крупный для такого диаметра;
- у шнека наружный диаметр должен быть больше вала: лента внутри вала ничего не добавит.
