Лофт

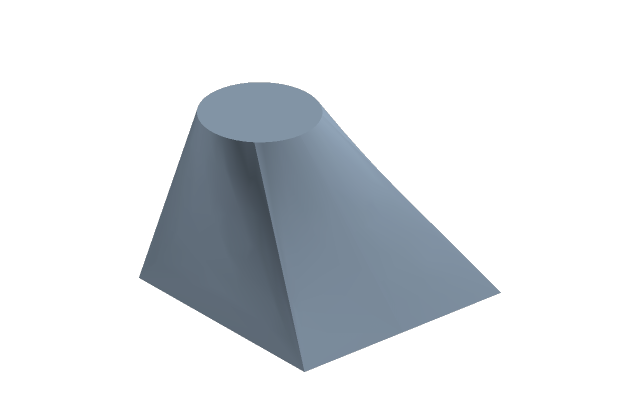

Переход от квадрата внизу к окружности вверху — одна операция.
Переход от квадрата внизу к окружности вверху — одна операция.

Тело проходит через сечения по порядку: переходник с круга на квадрат, лопатка, обтекаемый корпус.

Как сделать

  1. Выберите первый эскиз-сечение и нажмите Лофт.
  2. Щёлкайте следующие сечения в дереве по порядку — их нужно не меньше двух; в полосе сверху видно сечений: N.
  3. В полосе выберите грани — Гладко или Линейчато (прямые переходы между сечениями) — и результат: Добавить, Вырез, Объединение, Пересечение с телом детали или Поверхность.
  4. Enter применяет, Esc отменяет.

Порядок сечений — это форма

Сечения соединяются в том порядке, в каком выбраны. Перепутаете порядок — получите перекрученное тело.

Обычно каждое сечение лежит на своей опорной плоскости: сдвинули плоскость — переходник вытянулся.

Поверхность

Поверхность — тот же обвод без крышек на крайних сечениях: оболочка без объёма. Так делают борт, капот, переход между двумя обводами. Телом она станет позже — утолщением или сшивкой с соседними листами.

Если не вышло

  • Лофту нужно >=2 сечения — вы выбрали одно. Щёлкните в дереве ещё сечение.
  • Тело перекручено — сечения выбраны не по порядку. Откройте лофт двойным щелчком и выберите заново.
  • Чем ближе сечения по числу углов, тем ровнее переход: круг и квадрат сшиваются хорошо, круг и звезда — как получится.
