Параметры и формулы
Любое числовое поле в программе принимает выражение, а не только число: 40/2, w*2, len+5,
sin(30)*10, pi*d.

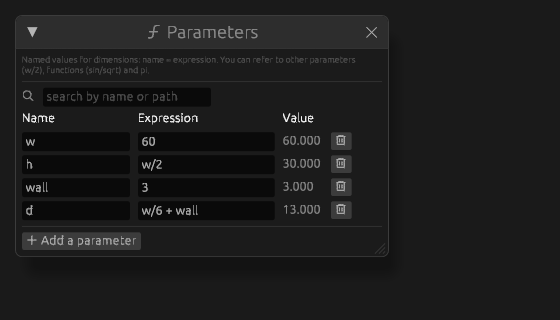

h считается от w, d — от w и wall. Правится одно число, меняются все.
Глобальные параметры
Окно «ƒx Параметры» в верхней панели держит именованные значения проекта: имя, выражение, вычисленное
значение. Параметр может ссылаться на другой параметр — d = w/2.
Дальше это имя работает в любом поле: в размере эскиза, в высоте выдавливания, в радиусе скругления, в шаге массива, в угле сопряжения.
Зачем
Одно число, от которого зависит вся деталь, должно жить в одном месте. Толщина листа, шаг крепежа, диаметр вала — если они переписаны в двадцать полей, то однажды вы поправите девятнадцать.
Практический приём: заведите параметры до того, как чертить, и сразу вводите их именами. Это дешевле, чем возвращаться и заменять числа потом.
Именованные размеры эскиза
Размер эскиза можно назвать — и он станет доступен как параметр. Так строят «скелет»: главный эскиз задаёт габариты изделия, а детали берут размеры от его именованных размеров.
Что бывает не так
Ошибка в формуле не рушит документ: поле показывает прежнее значение и говорит, что не так. Кольцевые
ссылки (a = b, b = a) не вычисляются — программа скажет и об этом.
