Протягивание

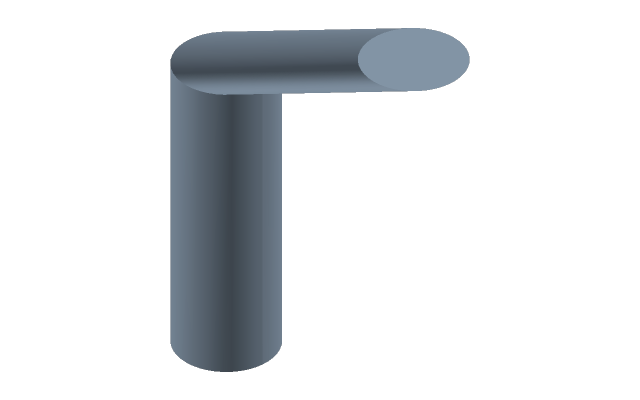

Профиль едет вдоль траектории и заметает тело: труба, поручень, кабель-канал, уплотнение по контуру.
Как сделать
- Выберите эскиз-профиль — замкнутый контур сечения — и нажмите Протягивание.
- Щёлкните в дереве эскиз-траекторию: открытый путь или замкнутый. В полосе сверху появится Траектория: с его именем. Профиль сам встанет на начало пути поперёк него.
- Enter применяет, Esc отменяет.
Профиль и траектория — разные эскизы; обычно профиль лежит поперёк пути, траектория — вдоль.
Если не вышло
- Тело не строится — траектория поворачивает круче, чем позволяет профиль: при радиусе поворота меньше габарита профиля тело пересекло бы само себя. Увеличьте радиус поворота или уменьшите профиль.
- В полосе Траектория ? — путь ещё не указан: щёлкните его эскиз в дереве.
- Замкнутая траектория даёт кольцо, открытая — тело с двумя торцами; и то и другое допустимо.
