Примитивы

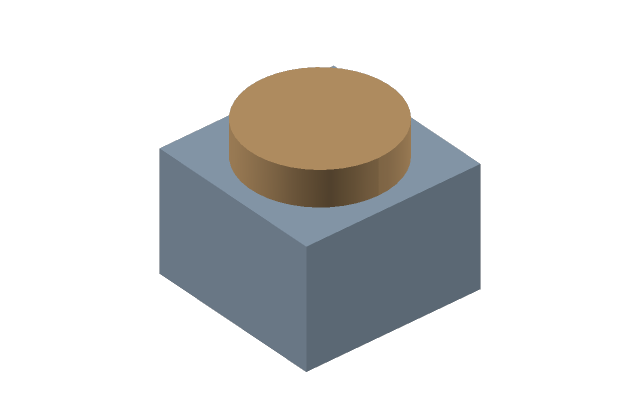

Тело без эскиза, по одним размерам: куб, цилиндр, сфера, конус, тор, призма. Кнопки — в группе «Примитивы».
Как сделать
- Нажмите кнопку примитива: Куб (клавиша B), Цилиндр (Y), Сфера, Конус, Тор, Призма.
- Впишите размеры в поля у геометрии (какие — ниже).
- Где поставить — щёлкните вершину, опорную точку, плоскость или грань: примитив встанет туда основанием. Без щелчка он встаёт в начало координат детали.
- Enter применяет, Esc отменяет.
Поля размеров:
- Куб — Длина X, Ширина Y, Высота Z;
- Цилиндр — Радиус и Высота;
- Сфера — Радиус;
- Конус — Радиус низ, Радиус верх и Высота; верх 0 даёт острый конус, больше нуля — усечённый;
- Тор — R кольца и r трубы;
- Призма — Радиус (опис.), Высота и Сторон (от 3 до 64).
Размеры принимают формулу и правятся потом двойным щелчком по строке ленты, как у любой операции.
Как ведёт себя дальше
Деталь — одно тело: второй примитив не создаёт второго тела, а сливается с первым. Как только форма перестаёт описываться этими числами — нужен фланец, лыска, паз, — переходите к эскизу: собирать сложную деталь из примитивов дороже, чем начертить контур.
Если не вышло
- Поле не принимает значение — ноль, отрицательное или не число; причина написана у поля.
- Тор не строится — трубка не тоньше кольца: такой тор проходит сквозь себя. Сделайте r трубы меньше R кольца.
