Круговой массив

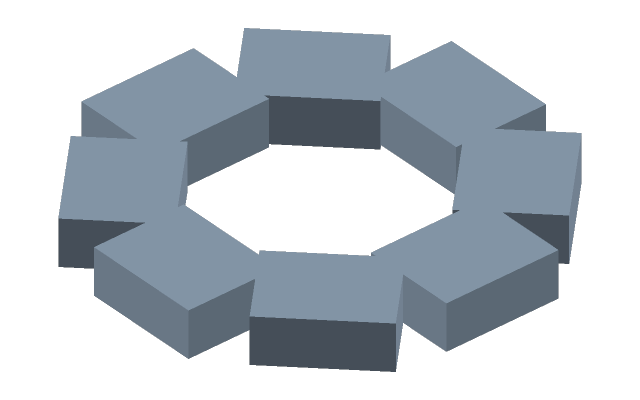

Восемь копий по кругу: расстояние от оси задаёт сама деталь.
Восемь копий по кругу: расстояние от оси задаёт сама деталь.

Как сделать

  1. Выберите тело и нажмите Круговой массив — или нажмите кнопку и щёлкните тело.
  2. В полосе сверху: Копий — сколько по кругу; Ось — по умолчанию Z (мир). Щёлкните её кнопку и укажите опорную ось, прямое ребро, цилиндрическую грань (возьмётся её ось) или две точки подряд. Кнопка Z вернёт ось мира.
  3. Полный круг (360°) раскладывает копии по всей окружности поровну. Снимите галочку — у геометрии появится Угол сектора: например, четыре отверстия на четверти фланца.
  4. Enter применяет, Esc отменяет.

Ось, взятая с детали, идёт за ней: массив останется соосным после любой правки.

Если не вышло

  • Ось не берётся — щёлкнутое не прямое ребро, не цилиндр и не опорная ось. Возьмите ось двумя точками.
  • Копии легли не туда — ось выбрана не та: посмотрите в полосе, что написано у Ось, и укажите заново.
