Измерение
Инструмент есть и в эскизе, и в 3D.
- В эскизе — два щелчка: расстояние между точками.
- В 3D — указывайте вершины, рёбра и грани, по два элемента за раз. Esc выходит.
Что программа посчитает
Ответ зависит от того, ЧТО указано, — отдельного переключателя нет:
| указано | ответ |
|---|---|
| две вершины | расстояние |
| ребро | длина |

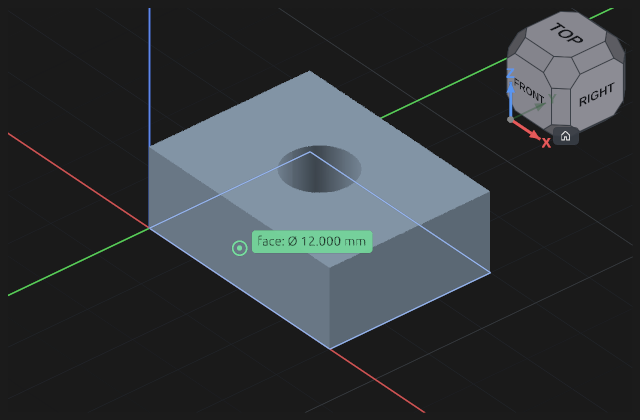

| окружность или цилиндр | диаметр |
| две грани или два ребра | расстояние, если они параллельны; иначе угол |
Если у пары осмысленного расстояния не существует — грани не параллельны, — программа так и скажет, а не выдаст число, которое ничего не значит.
Измерение ничего не меняет
Это вопрос, а не действие: узла в ленте не появляется, документ не помечается изменённым, отмена не нужна. Тем измерение и отличается от размера в эскизе: размер ДЕРЖИТ геометрию, измерение только сообщает, как она стоит сейчас.
Когда нужен размер, а не измерение
Если число должно ещё и удерживать деталь — ставьте размер в эскизе. Хотите увидеть значение, ничего не закрепляя, — сделайте размер справочным: он показывает измеренное и ничего не держит.
Промах
Щелчок мимо геометрии не молчит: программа сообщает, что указать нужно вершину, ребро или грань. Инструмент при этом не бросается — можно сразу указать снова.
