#Опорные плоскости, оси и точки

Опорная геометрия — то, от чего строят, когда своей грани или ребра нет: плоскость под эскиз, ось для вращения или массива, точка для оси или размера.

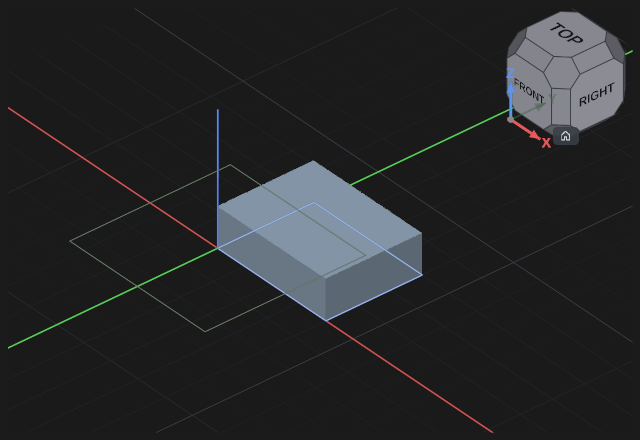

#Опорная плоскость — клавиша D

Нажмите Опорная плоскость, щёлкните базовую плоскость (XY, XZ, YZ), другую опорную плоскость или грань детали, впишите Отступ в поле у геометрии и нажмите Enter. Отступ может быть отрицательным и принимает формулу. Отступ можно и тянуть: потяните стрелку, выходящую из выбранной плоскости. Где перед базовой плоскостью стоит тело, щелчок по нему выбирает грань тела, а не плоскость.

Плоскость можно наклонить: впишите Наклон X и Наклон Y в градусах или потяните кольца вокруг конца стрелки. Поворот поворачивает плоскость вокруг её нормали — так меняется направление осей эскиза на ней. Плоскость наклоняется вокруг точки, где стоит после отступа.

#Опорная ось

Нажмите Опорная ось и выберите, как её задать, в полосе сверху:

• щёлкните прямое ребро — ось пойдёт по нему;
• щёлкните цилиндрическую грань — ось пойдёт по оси цилиндра;
• 2 точки — щёлкните две вершины, ось пройдёт через них;
• Вручную — впишите начало (O.x, O.y, O.z) и направление (Dir.x, Dir.y, Dir.z); начало можно и тянуть тремя стрелками вдоль X, Y и Z, а направление — поворачивать тремя кольцами вокруг X, Y и Z.

Enter создаёт ось.

#Опорная точка

Нажмите Опорная точка: в режиме Координаты впишите X, Y, Z или потяните точку тремя стрелками вдоль X, Y и Z, в режиме В вершину щёлкните вершину детали. Enter создаёт точку.

#Опора идёт за геометрией

Плоскость, взятая от грани, ось по ребру или цилиндру, точка на вершине помнят, от чего взяты: изменилась деталь — опора перестроилась, а вместе с ней и всё, что на ней стоит. Плоскость от базовой плоскости и ось или точка, заданные числами, от детали не зависят — с них начинают, когда строить ещё не на чем.

#Если не вышло

• Опора красная — то, от чего она взята, пропало: грань съело скругление, ребро ушло после правки. Откройте опору двойным щелчком и укажите её заново.
• Ось не создаётся по двум точкам — вершины совпали. Ось по «Вручную» с нулевым направлением тоже не создаётся.
• Поля закрывают стрелки или кольца — их нет: окно с полями встаёт сбоку от стрелок и колец. Если места сбоку нет, отдалите вид колесом мыши.
