Компоненты

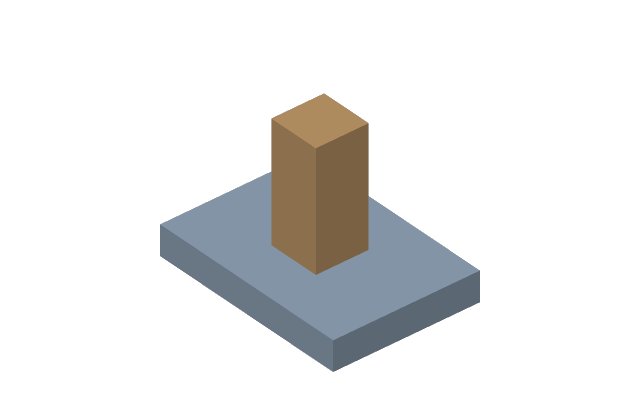

Сборка состоит из компонентов: деталей и подсборок.
- Новая деталь (клавиша N) — заводит пустую деталь и входит внутрь неё: дальше вы чертите как обычно, а результат окажется в сборке.
- Новая подсборка (клавиша U) — то же, но контейнер для других компонентов: узел из нескольких деталей удобно собрать отдельно и вставлять целиком.
- Вставить компонент (клавиша I) — импорт STEP, IGES или STL как детали: покупные, крепёж, чужие модели.
Вход и выход
Двойной щелчок по компоненту в дереве входит внутрь него. Путь вверху окна показывает, где вы: Сборка › Кронштейн › Эскиз. Щелчок по любому звену пути возвращает на этот уровень, кнопка Завершить
поднимает на один.
Инструменты действуют в текущем контексте. Начертив эскиз, войдя в деталь, вы получите его внутри детали, а не в сборке.
Положение
Выбранную деталь двигает гизмо: стрелка переносит вдоль оси, кольцо поворачивает. Пока вы тянете, у гизмо видно число — сдвиг в миллиметрах или угол; с включённой Привязкой они идут шагом сетки и шагом поворота. Без гизмо деталь берётся Shift с левой кнопкой, начатыми на ней (в раскладке мыши QymCAD). Деталь, привязанная сопряжениями, идёт только туда, куда они пускают.
Видимость и изоляция
Галочка у компонента гасит его целиком. Тела чужих деталей внутри контекста детали не мешают: их показывают призраком по кнопке «В контексте», чтобы можно было сослаться на их геометрию.
