Фаска
Клавиша C.
Как сделать
- Выберите рёбра — щелчком по ребру; щелчок по грани берёт все её рёбра. Выбранное до команды инструмент возьмёт сразу.
- Способ — в полосе сверху: Симметрично (один Катет), Две дистанции (два катета), Катет + угол. Для несимметричных способов Опорная грань указывает, от какой грани отсчитывается первый катет.
- Значения — в полях у геометрии; превью показывает срез до применения. Enter применяет, Esc отменяет.
Чем отличается от скругления

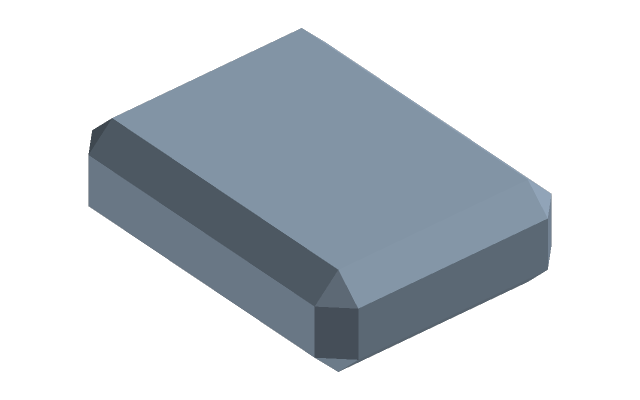

Фаска срезает угол плоскостью, скругление — дугой: фаска на кромке облегчает заход детали и снимает заусенец, скругление снижает концентрацию напряжений. На отверстии фаска — это зенковка; если отверстие сделано командой Отверстие, проще задать зенковку в нём самом.
Если не вышло
- Катет не принимается ещё до Enter — он больше, чем позволяет соседняя грань; причина написана у поля.
- Узел жёлтый, часть рёбер осталась острой — эти рёбра не взялись, остальные срезаны. Откройте узел двойным щелчком и выберите другие рёбра или другой катет.
Читайте также
- Скругление — то же ребро, но по радиусу.
